给大家介绍一下电子产品中的电路板怎么电路板加工出来的

来源：http://www.smt-peihe.com/news917442.html 发布时间 : 2023/2/21 14:40:00

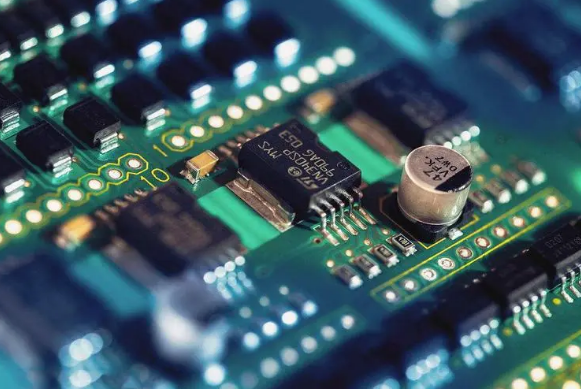

科技的前进给人们生活带来了诸多便利，电子产品更是发挥着重大的作用，大到机器设备，小到手表耳机，但你知道电子产品中用的电路板（电路板加工）是怎样出产制造出来的吗？

一，PCB光板，工程师们根据预期功用做出电路图，PCB光板厂家再根据要求做出光板，光板制品只有电路图跟焊盘，大概便是这姿态的：

二：制造商拿到光板（电路板加工）后第一步是印锡，明白点的讲便是在要贴片的焊盘上预先涂上锡膏，它是由印刷机来完结的。原理很简略，印刷嘛，光板放下面，上面盖上模只露焊盘来，机器推进锡膏划过去就完结了。

三，可是有没有印刷好呢，如果有反常后边做出来的便是故障品了，所以一般在这后边会加一个工序：AOI检测，中文说便是图像比对。机器通过摄像头拍照对比（电路板加工）参照图，有问题就报警，这机器后边工序也会用到。

四，贴片，将各种器材放到电路板（电路板加工）相应方位。它是由贴片机执行的，贴片机有很多吸嘴，把小到毫米级别的物料吸起来，准确的放在相应方位。当然为了保证放的准确，后边也会用AOI机器检测一次。

五，回流焊接，回流炉问高温，锡膏到了一定高温开端消融，温度降下来后器材（电路板加工）就自然焊好了。

这些工序总称SMT（电路板加工）,按理说一个制品电路板就完结了，但这仅仅关于简略的单板来说。贴片机尽管精准高效，但它也有搞不定的物料，常见的插装器材比方电容，所以后边还得继续加工，SMT后段工序一般喜欢叫DIP后段、焊接段，它又有哪些工序呢？

①，首先是波峰焊，由于贴片（电路板加工）机完结不了，所以就用人工来把器材插上去，当然现在也都开端用插件机器人了。插好后波峰焊先喷助焊剂，再预热，后边过锡炉完结焊接，关于波峰焊同伴们感兴趣后边可以单独拿出来聊聊。

②，过完波峰后单板需要焊接的器材就彻底焊完了，但有些小板它是连在一起的，这时咱们需要把它切开，就有了分板工序。有些器材还需要另外装配上去，如散热器等，这里就叫装配工序吧。

③，更有些单板这些工序后还要继续加工，压接！如网口、连接器，它不能直接焊上去，得物理按压进通孔。

④，到此，一块单板是做好了，但它是否能正常运转，出产过程中有没有哪个员工不小心把某个当地弄坏了呢？为了保证其可靠，有时还会根据需要添加ICT、FT工序，来检测单板的电路（电路板加工），器材功能。

按实际情况完结所有工序后，一块制品单板就出来了，装在设备里就可以发货啦。
