电路板加工调试前的准备工作

来源:http://www.smt-peihe.com/news892244.html    发布时间 : 2017/3/6 0:00:00


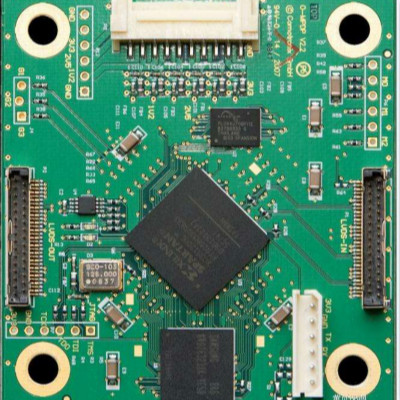

电路板加工调试前需求查看的当地主要在芯片的电源和网络节点的是不是标示准确,一起也要注意网络节点是不是有堆叠的景象,这是查看的要点。

另一个查看的要点是元件的封装。如今很多的芯片的封装的不一样,其引脚的次序也是不一样的,曾经记住一个研讨生在调试NEC的处理器是就有相似的工作发作,我记住他选用的是NEC的UPG78F9222的8为Flash处理器,可是其在设计电路时原理图中的是DIPPCB的封装对应的引脚,可是在PCB中是贴片的元件,管叫完全的不对应,致使上电是老是少芯片,可是这么就会给调试者误导以为是自个的电源有疑问!

(2)、元器件装置状况
主要是查看有极性的元器件,如发光二极管,电解电容,整流二极管等。以及三极管的管脚是不是对应,关于三极,同一功用的不一样厂家其管束的排序也是不一样的。所以最好运用万用表测验一下!

(3)、电源接口是不是有短路景象
这儿就体现出调试之前不上电的因素,有的电源接口短路,这么会形成你的电源烧坏。有时会有电源爆破的事故发作。运用万用表丈量一下电源的输入阻抗。这是有必要的过程。
再设计是电源有些能够运用一个0欧姆的电阻来作为调试办法,上电前先不焊接电阻,查看电源的电压正常后在将电阻焊接在PCB上给后边的单元供电。避免形成上电因为电源的电压不正常而焚毁后边单元的芯片,可是贴片的就更费事!
电路设计中添加维护电路,比方运用自恢复保险丝等元件。
